一、產品概述及適用范圍
GCK型低壓抽出式開關柜適用于三相交流50、60Hz，額定電壓600V，額定電流4000A及以下的三相四線制及三相五線制電力系統，廣泛應用于發電廠、變電站，工礦企業、大樓賓館、機場、碼頭以及廣播電視等通信中心來作為發電、輸配電、電能轉換及電能消耗的動力配電中的PC和電動機控制中心MCC。
二、符合標準
本產品符合：
國家標準GB7251《低壓成套開關設備》
國家專業標準ZBK36001《低壓抽出式成套開關設備》JB/T9661-1999
國家標準IDC439--1《低壓成套開關設備和控制設備
三、使用條件
1、周?chē)諝鉁囟炔桓哂?/span>+40℃，不低于-5℃,并且24小時內其平均溫度不高于+35℃。
2、周?chē)諝庀鄬囟葹?/span>+40℃時不超過50%，在較低溫度時允許有較大的相對溫度，如+20℃時為90%，但應考慮到由于溫度變化有可能會(huì )產生適度的凝露。
3、戶內使用，使用地點的海拔高度不超過2000m。
4、 應安裝于無劇烈震動和沖擊以及不足以使電器元件受到腐蝕的場所。
四、結構特點
開關柜的基本骨架為組合裝配式結構，采用型鋼由螺栓互相緊固聯接成基本柜架，再按方案變化需要，加上門、隔板、封板、支架以及母線、抽屜及電器組件等組成一臺完整的開關柜，柜內結構件都經過鍍鋅處理，并實行模數化安裝(模數E=20mm),開關柜板面采用優質冷軋鋼板加工成型，表面經過酸洗、磷化處理后靜電噴塑，抗磨耐腐，既有牢固的機械強度，又有可靠的接地保護連續性。
開關柜隔室可分為功能單元室、母線室、電纜室，各單元的功能作用相對獨立且區域之間由連續接地的金屬板嚴格分隔，保證使用安全且防止事故蔓延。
MCC柜抽屜有200mm、300mm、400mm、600mm等多種規格。抽屜具有連接位置、分離位置等位置。各抽屜與開關設有機械聯鎖裝置；當開關處分斷時，抽屜才能抽出或插入；當開關處于合閘時，抽屜不能抽出或插入。為防止未經允許的操作，操作機構能使用掛鎖將開關鎖定在分斷位置上。同規格的功能單元抽屜可以方便地實現互換，每一個功能單元抽屜對應有10～20對輔助接點，能滿足異地操作控制、電度計量和與計算機接口的自動化監測系統的需要。

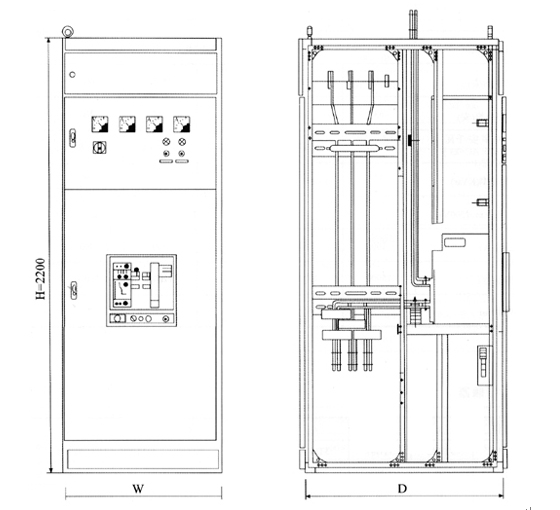

五、開關柜外形尺寸
開關柜名稱 | 寬度(W) | 深度(D) | 高度(H) |
進線柜 | 600、800、1000 | 800 | 2200 |
聯絡(luò )柜 | 600、800、1000 | ||
饋柜柜 | 600、800、1000 | ||
抽屜柜 | 600、800 | ||
補償柜 | 600、800 |
六、技術參數
額定絕緣電壓 | AC600V，AC1000V |
額定工作電壓 | AC380V,AV660V |
水平母線額定電流 | 1250A，1600A，2000A |
垂直母線額定電流 | 1000A |
饋電電路******電流 | 2500A |
抽屜回路******電流 | 630A |
控制電機******容量 | 320kW |
額定頻率 | 50Hz |
水平母線峰值耐受電流(0.1s) | 63kA，105kA，176kA |
水平母線短時耐受電流(0.1s) | 30kA，50k，A80kA，100kA |
垂直母線峰值耐受電流(0.1s) | 63kA，105kA |
垂直母線短時耐受電流(0.1s) | 30kA，50kA |
額定工頻耐受電壓(1min) | 2500V |
二次工頻耐受電壓(1min) | 2500V |
外殼防護等級 | IP30，IP40 |
外形尺寸 | 寬600(800,1000)×深800(1000)×高2200 |

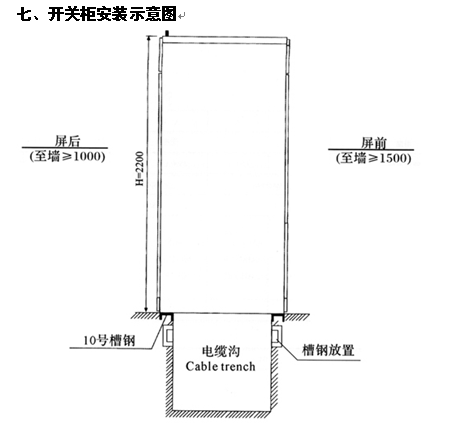

八、訂貨須知
用戶訂貨時，應提供下列資料：
1、主電路方案及組合排列。
2、輔助電路控制和接線原理。
3、開關柜在柜配電室的平面布置。
4、進線和出線形式及接口要求。
5、柜內所裝元件的詳細規格和參數。
6、開關柜表面漆膜顏色，或按我公司標準
